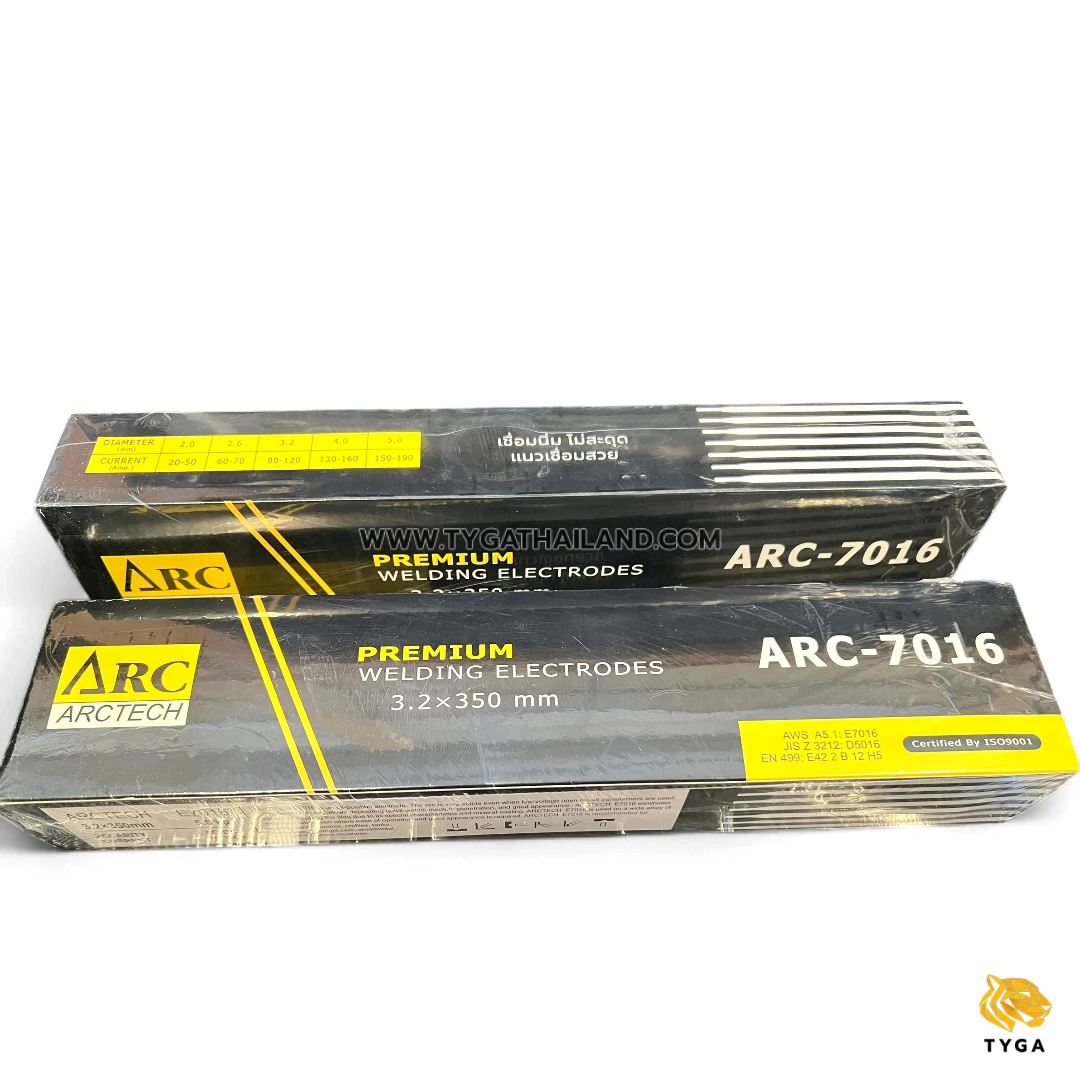

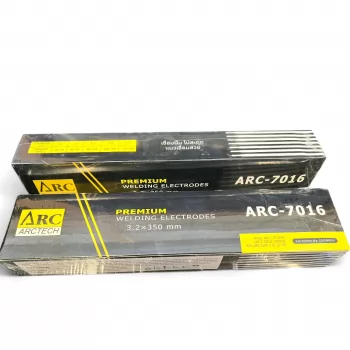

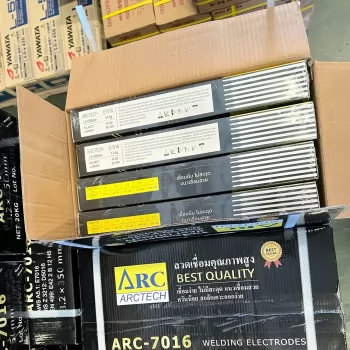

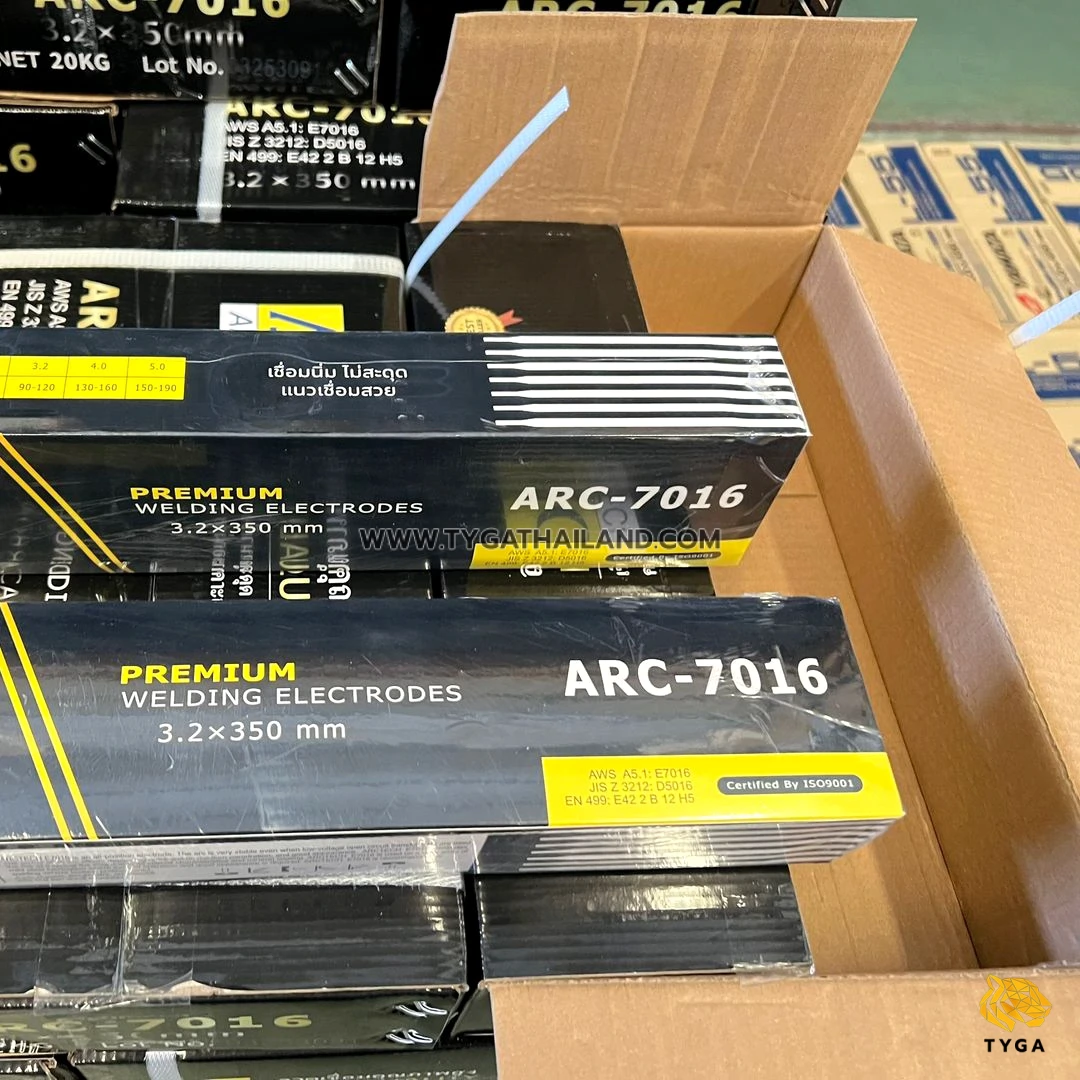

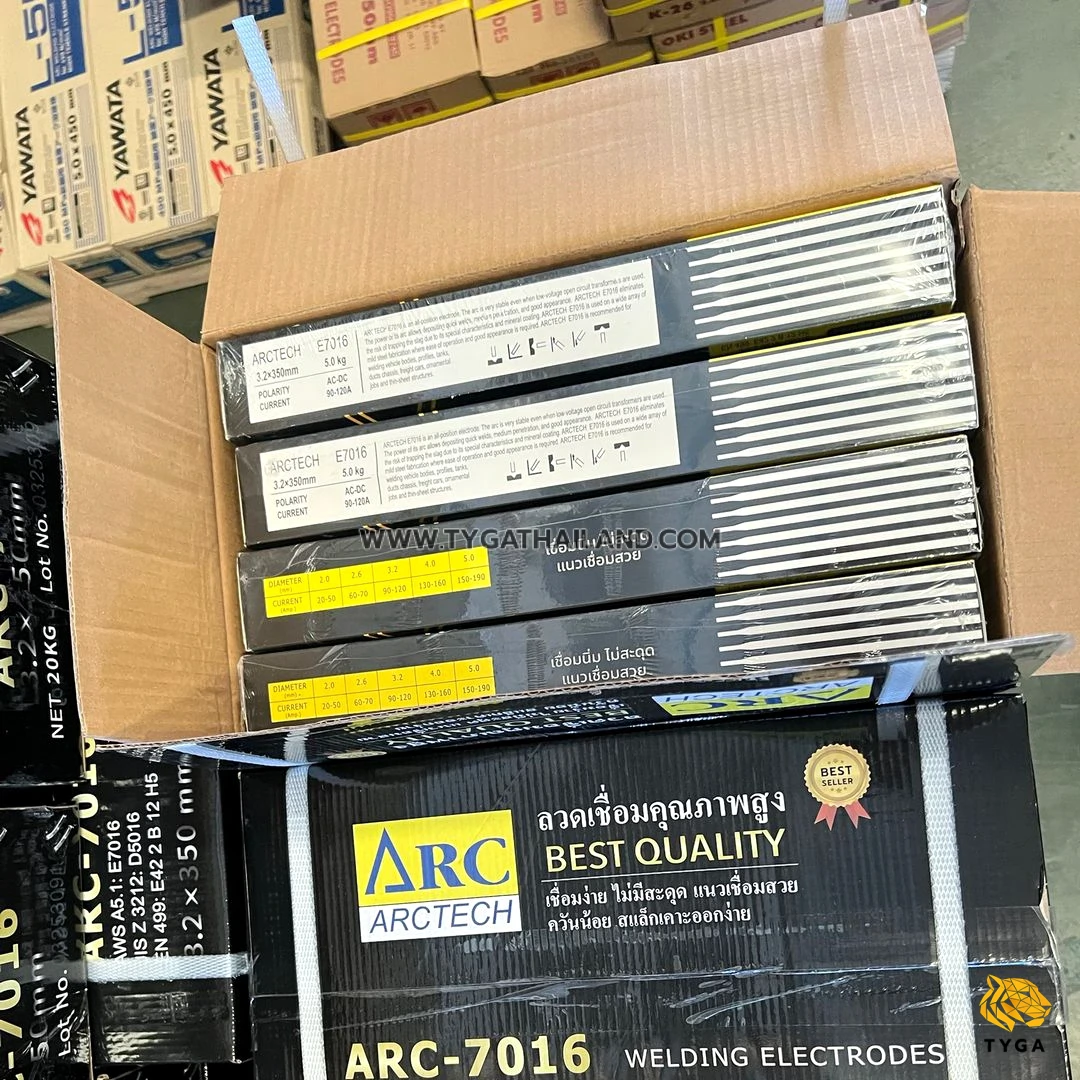

ลวดเชื่อมไฟฟ้า ARCTECH ARC-7016 (E7016) งานโครงสร้างเหล็ก ทนแรงดึงสูง
฿940 – ฿1,290 (ราคาขึ้นกับขนาด/จำนวน สอบถามราคาส่งได้)
ลวดเชื่อมไฟฟ้า ARCTECH ARC-7016 โลว์ไฮโดรเจน มาตรฐาน AWS A5.1 E7016 ขนาด 2.6 / 3.2 / 4.0 มม. แรงดึง 550 MPa ใช้กับงานโครงสร้างรับแรง ถังแรงดัน และงานตรวจแนวเชื่อมด้วย X-ray ขอ MTC ได้ บรรจุ 20 กก./ลัง จัดส่งทั่วไทย
สั่งซื้อราคาส่ง มีราคาพิเศษ พร้อมจัดส่งทั่วไทย โทรหรือแอด LINE สอบถามได้เลยค่ะ
รายละเอียด ลวดเชื่อมไฟฟ้า ARCTECH ARC-7016 (E7016) งานโครงสร้างเหล็ก ทนแรงดึงสูง
ลวดเชื่อมไฟฟ้า ARCTECH ARC-7016 (E7016) — ลวดโลว์ไฮโดรเจนระดับ H5 สำหรับงานโครงสร้างและงานที่ต้องตรวจแนวเชื่อม
ลวดเชื่อมไฟฟ้าหุ้มฟลักซ์ชนิดโลว์ไฮโดรเจน (Low Hydrogen) รุ่น ARC-7016 มาตรฐาน AWS A5.1 E7016 · JIS Z 3212 D5016 · EN 499 E42 2 B 12 H5 (เทียบเท่า EN ISO 2560-A) ขอ Mill Test Certificate ได้
ทำไมรุ่นนี้ใช้กับงานสเปคสูงได้ ไม่ใช่แค่งานเชื่อมทั่วไป
- H5 = ไฮโดรเจนแพร่ไม่เกิน 5 มล. ต่อเนื้อเชื่อม 100 ก. ซึ่งเป็นเกณฑ์ที่งานเหล็กหนาและงานรับแรงกำหนดไว้ เพื่อกันการร้าวใต้แนวเชื่อม (cold cracking)
- ค่าแรงกระแทก 47 J ที่ -20°C ตามรหัส E42 2 B ในระบบ EN 499 — เป็นค่าที่ต้องผ่านการทดสอบ
- เนื้อเชื่อมวัดได้จริง คราก 470 MPa แรงดึง 550 MPa ยืดตัว 27% สูงกว่าเกณฑ์ขั้นต่ำของ AWS E7016 ทุกช่อง (มาตรฐานกำหนดคราก 400 MPa แรงดึง 490 MPa ยืดตัว 22%) และสูงกว่าเกณฑ์ครากของรหัส EN E42 ที่ 420 MPa ด้วย
- ฟลักซ์หุ้มด่าง (B = basic) ให้เนื้อเชื่อมสะอาด ปริมาณสารเจือปนต่ำ เหมาะกับแนวที่ต้องถ่ายภาพรังสีตรวจสอบ
- ขอ Mill Test Certificate (MTC) ได้
ใช้กับงานที่ต้องตรวจสอบแนวเชื่อมด้วย X-ray ได้ไหม
ได้ — เกรด E7016 เป็นลวดโลว์ไฮโดรเจนที่ใช้กันในงานที่ต้องตรวจด้วยการถ่ายภาพรังสี (RT/X-ray) และอัลตราโซนิก (UT) อยู่แล้ว โดยผลการตรวจขึ้นกับ 3 อย่างร่วมกัน คือ ตัวลวด · การอบลวดไล่ความชื้น · ฝีมือช่างและการเชื่อมตาม WPS · ถ้างานต้องแนบเอกสาร ให้แจ้งตอนสั่งเพื่อขอ MTC
ขนาดและกระแสเชื่อม
| ขนาด Ø × ยาว | กระแสเชื่อม | ท่าเชื่อม |
|---|---|---|
| 2.6 × 350 มม. | 60–70 แอมป์ | ทุกท่า |
| 3.2 × 350 มม. | 90–120 แอมป์ | ทุกท่า |
| 4.0 × 350 มม. | 130–160 แอมป์ | ทุกท่า |
*ความยาวและน้ำหนักบรรจุอาจต่างกันเล็กน้อย สอบถามสต๊อกแต่ละขนาดได้
ข้อมูลจำเพาะ (Specification)
| ยี่ห้อ / รุ่น | ARCTECH — ARC-7016 (Premium Welding Electrodes) |
| มาตรฐาน AWS | A5.1 : E7016 |
| มาตรฐาน JIS | Z 3212 : D5016 (รหัสเดิม) · Z 3211 : E4916U (รหัสปัจจุบัน) |
| มาตรฐาน EN | EN 499 : E42 2 B 12 H5 (เทียบเท่า EN ISO 2560-A) |
| ระดับไฮโดรเจนแพร่ | H5 — ไม่เกิน 5 มล./100 ก. ของเนื้อเชื่อม |
| ค่าแรงกระแทกตามมาตรฐาน | 47 J ที่ -20°C (รหัส 2 ในระบบ EN 499) |
| ความเค้นคราก (Yield) | 470 MPa — AWS E7016 กำหนดไม่น้อยกว่า 400 MPa และรหัส EN E42 กำหนด 420 MPa |
| ความต้านแรงดึง (Tensile) | 550 MPa — AWS E7016 กำหนดไม่น้อยกว่า 490 MPa |
| ความยืดตัว (Elongation) | 27% — มาตรฐานกำหนดไม่น้อยกว่า 22% |
| ชนิดฟลักซ์ | โลว์ไฮโดรเจน หุ้มด่าง (Basic, Low Hydrogen) |
| ขั้วไฟ | AC · DC ขั้วบวก (DCEP) |
| ท่าเชื่อม | เชื่อมได้ทุกตำแหน่ง (All-position) |
| การอบลวดก่อนใช้ | 300–350°C นาน 30–60 นาที |
| เหมาะกับงานตรวจสอบแนวเชื่อม | ใช้กับงานที่ตรวจด้วย X-ray (RT) หรือ UT ได้ เมื่อเชื่อมตาม WPS และอบลวดตามกำหนด |
| เอกสารประกอบการส่งมอบ | ขอ Mill Test Certificate (MTC) ได้ — แจ้งตอนสั่งซื้อ |
| ระบบคุณภาพผู้ผลิต | ผ่านการรับรองระบบคุณภาพ ISO 9001 |

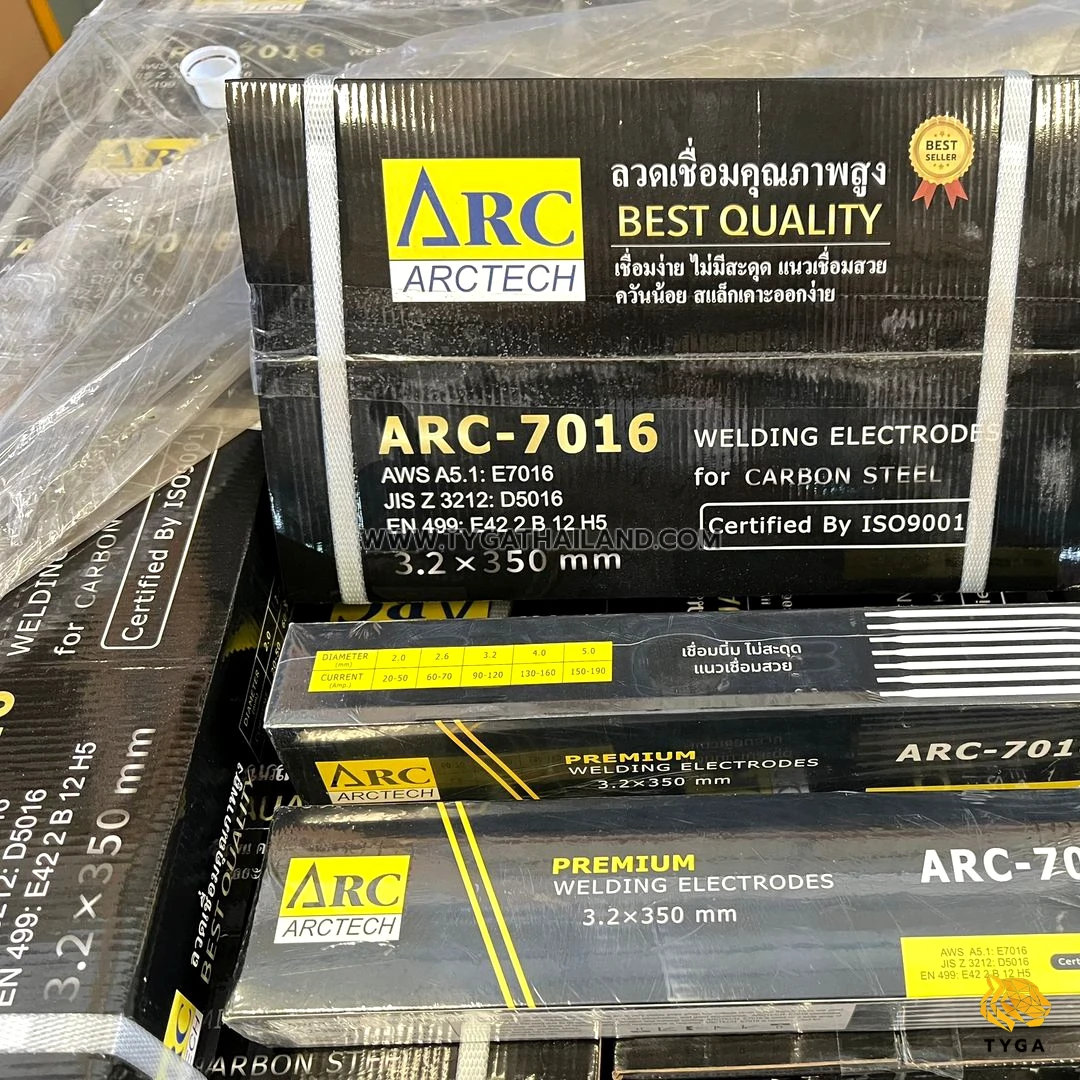

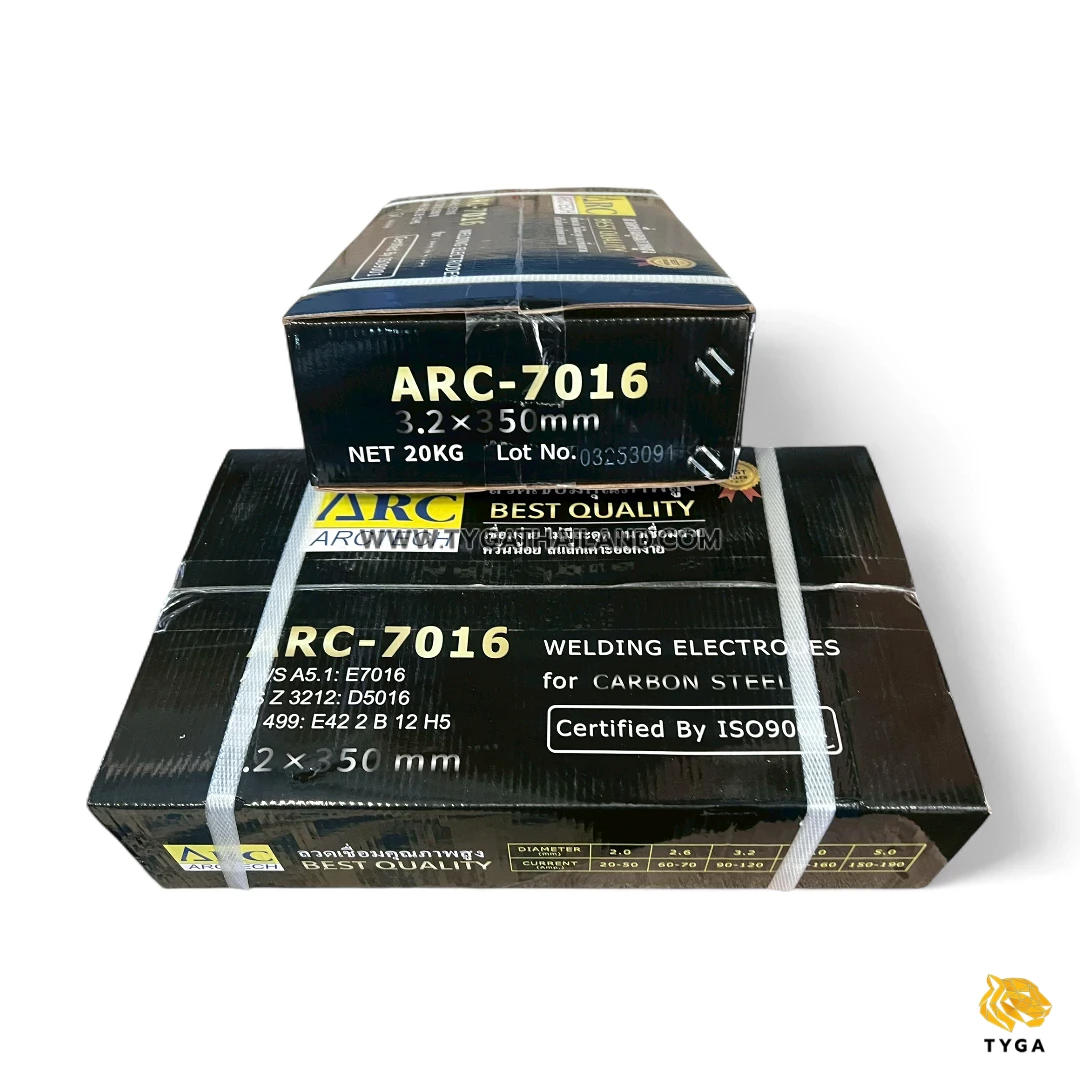

| บรรจุ | 20 กก. ต่อลัง |
เหมาะกับงาน
- งานโครงสร้างเหล็กและงานโครงการ เสา คาน H-Beam โครงหลังคาช่วงกว้าง สะพาน
- ถังและภาชนะรับแรงดัน (pressure vessel) งานท่อและไปป์ไลน์
- งานที่ต้องตรวจสอบแนวเชื่อม ด้วย X-ray (RT) / UT หรือมีผู้ตรวจงานเข้าตรวจ
- งานเหล็กหนา เหล็กกำลังสูง และงานที่มีการยึดรั้งสูง (high restraint)
- งานต่อเรือ งานเครื่องจักรหนัก แชสซี แท่นเครื่อง งานซ่อมโครงสร้างที่รับแรง
คู่มือใช้ให้ได้ผล (ลวดโลว์ไฮโดรเจนต้องแห้งเสมอ)
ลวดหุ้มด่างทุกยี่ห้อให้ผลดีที่สุดเมื่อใช้ถูกวิธี 6 ข้อนี้ทำตามได้ทันทีหน้างาน และช่วยเรื่องรูพรุนกับความสวยของแนวมากที่สุด
- อบลวดก่อนใช้ 300–350°C นาน 30–60 นาที แล้วเก็บในกระบอกอบร้อนระหว่างทำงาน — ถ้าลวดชื้น ฟลักซ์จะปล่อยไฮโดรเจนเข้าไปในแนวเชื่อม ทำให้เกิดรูพรุนและรอยร้าว และค่า H5 จะไม่มีความหมาย
- จุดอาร์กบนแผ่นเหล็กเศษก่อน หรือใช้วิธีถอยหลัง (back-step) อย่าจุดอาร์กลงบนแนวจริงโดยตรง — เป็นวิธีที่ผู้ผลิตระบุไว้ในเอกสารเพื่อกันรูพรุนตรงจุดเริ่มอาร์กโดยเฉพาะ
- เดินอาร์กให้สั้นที่สุด เกือบจิ้มชิ้นงาน แนวจะแน่น ไม่พรุน และสะเก็ดน้อยลง
- ตั้งกระแสค่อนไปทางสูงของช่วงที่แนะนำ ช่วยให้น้ำเหล็กไหลกลืนขอบแนวได้ดีขึ้น ลดโอกาสกัดขอบและสแล็กฝังตามขอบแนว
- อุ่นชิ้นงาน (preheat) ก่อนเชื่อม เมื่อเป็นเหล็กหนา งานที่ยึดรั้งสูง หรือเชื่อมในที่อากาศเย็น
- เก็บในที่แห้ง อย่าวางกล่องบนพื้นชื้นหรือกลางแจ้ง · กล่องที่เปิดแล้วควรใช้ให้หมด หรืออบซ้ำก่อนใช้รอบถัดไป
สั่งซื้อราคาส่ง ARC-7016 มีครบทุกขนาด 2.6–4.0 มม. ยกลัง 20 กก. ราคาพิเศษสำหรับร้านค้า โรงงาน ผู้รับเหมา และงานโครงการ · ต้องการเอกสาร MTC แจ้งได้ตอนสั่ง พร้อมจัดส่งทั่วไทย โทรหรือแอด LINE สอบถามได้เลย
คำถามที่พบบ่อย
ลวดเชื่อม ARCTECH ใช้กับงานที่ต้องตรวจสอบแนวเชื่อมด้วย X-ray ได้ไหม
ได้ ARC-7016 เป็นลวดโลว์ไฮโดรเจนเกรด AWS A5.1 E7016 ระดับ H5 ซึ่งเป็นเกรดที่ใช้ในงานที่ต้องถ่ายภาพรังสีตรวจสอบแนวเชื่อม โดยผลการตรวจขึ้นกับการอบลวด การเตรียมงาน และการเชื่อมตาม WPS ร่วมด้วย
ARCTECH ขอ Mill Test Certificate ได้ไหม
ได้ แจ้งความต้องการตอนสั่งซื้อ เราจะเตรียมเอกสารมาพร้อมของ
เชื่อม ARC-7016 ยังไงให้แนวสวย ไม่พรุน
อบลวดที่ 300–350 องศาเซลเซียส 30–60 นาทีก่อนใช้แล้วเก็บในกระบอกอบร้อน จุดอาร์กบนแผ่นเหล็กเศษหรือใช้วิธีถอยหลังแทนการจุดลงบนแนวจริง และเดินอาร์กให้สั้นที่สุด สามข้อนี้เป็นวิธีที่ผู้ผลิตระบุไว้ในเอกสาร และแก้ปัญหารูพรุนตรงจุดเริ่มอาร์กได้ตรงจุดที่สุด
ARC-7016 เทียบกับลวดญี่ปุ่นอย่าง KOBE หรือ YAWATA ได้ไหม
เทียบได้ที่ระดับเกรดมาตรฐาน เพราะเป็น E7016 โลว์ไฮโดรเจนเหมือนกัน โดยเนื้อเชื่อมของ ARC-7016 วัดได้ความเค้นคราก 470 MPa แรงดึง 550 MPa และความยืดตัว 27% ซึ่งสูงกว่าเกณฑ์ขั้นต่ำของ AWS E7016 ทุกช่อง ใช้แทนกันได้ในงานที่สเปคระบุเพียงเกรด AWS แต่ถ้าสเปคงานระบุยี่ห้อ ต้องใช้ตามที่สเปคระบุ
ต้องอบลวดก่อนเชื่อมไหม อบกี่องศา
ต้องอบ ที่ 300–350 องศาเซลเซียส นาน 30–60 นาที แล้วเก็บในกระบอกอบร้อนระหว่างทำงาน เพราะลวดโลว์ไฮโดรเจนดูดความชื้นง่าย ถ้าลวดชื้นจะเกิดรูพรุนและเสี่ยงร้าวใต้แนวเชื่อม
